TAMIX 日本TAMIX公司具有四十多年的珩磨研制经验,开发出独特的一次性通过式超高精内径珩磨机。配合TAMIX公司自制的各类珩磨刀具,在日本的油压、汽车配件等领域被使用。

TEIWA•TAMIX  TEIWA•TAMIX为日本TAMIX与 株式会社鼎和在中国及其他海外国家的联合品牌,具备一致的标准与品质。

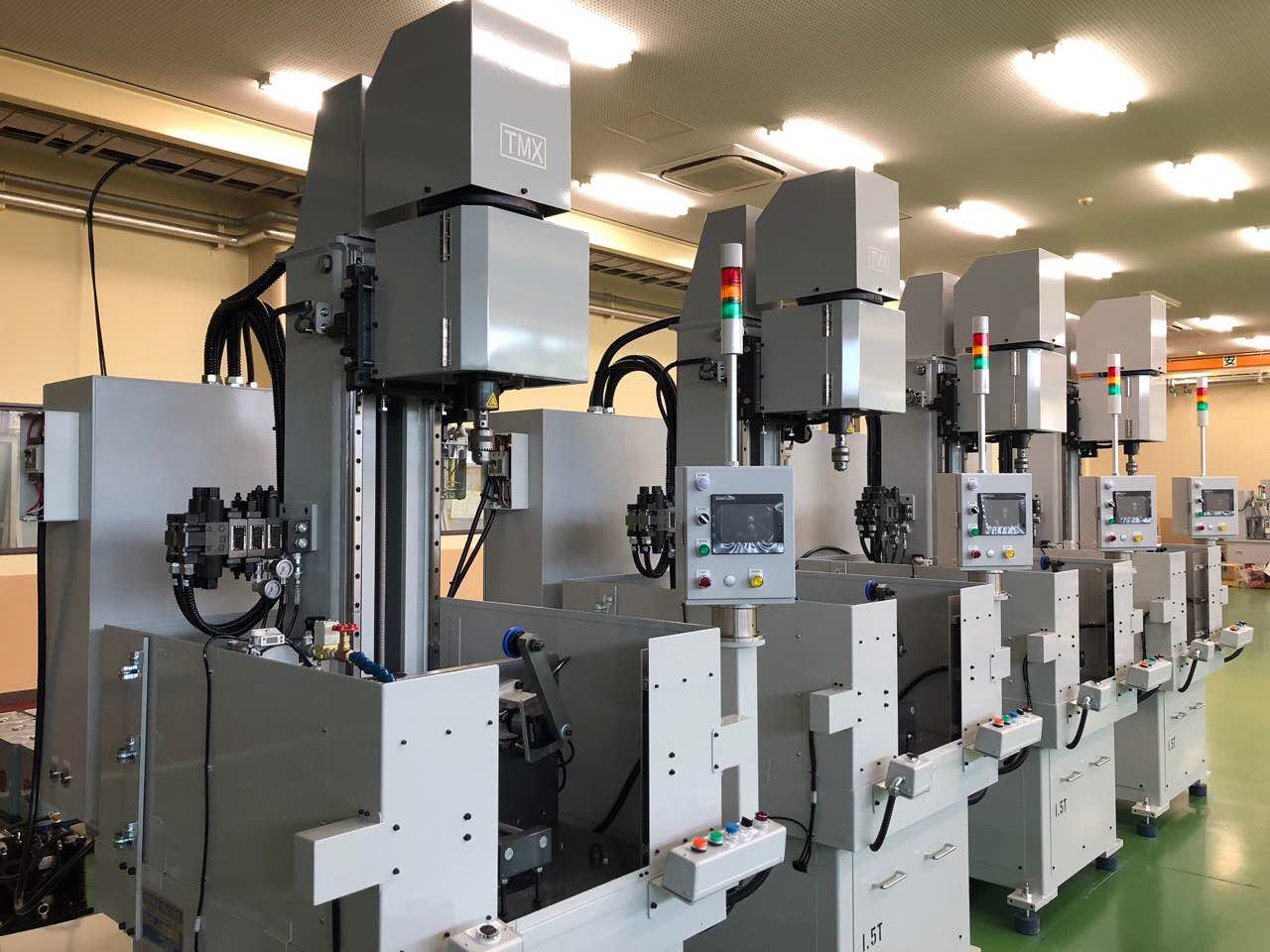

上图:为日本不二越定制的TH3型SF一次性走刀珩磨机。

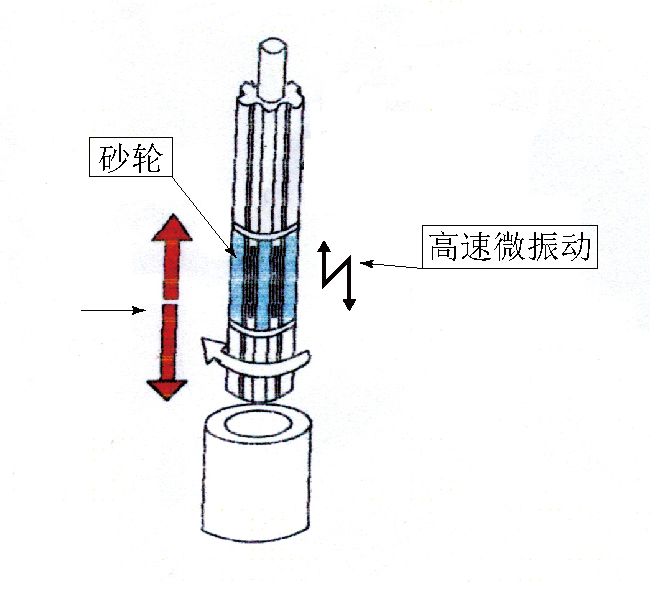

全球首创的SF一次性走刀珩磨加工方式


日本TAMIX公司是全球首家开发出SF一次性走刀珩磨加工模式的公司。SF一次性走刀珩磨加工模式是指用微振动马达,可以任意设定微振动次数、微振动振幅,以最合适的加工条件用SPA刀具一次性通过产品完成加工的方法。此方法与传统的多次进出珩磨方式相比较效率更高、精度更高。
除了普通内孔的高精度珩磨以外,还可以对应多段内孔、盲孔(退刀槽0.2mm)、和锥面、弯曲孔等。具体特点如下:
1、一次性通过使加工时间缩短60%。
2、稳定性高,可以保证稳定的日生产量。
3、刀具研磨部使用单体人工钻石颗粒,无脱落隐患,大幅增加研磨部的寿命,有效降低刀具费用。
4、通过SPA刀具和自动补刀系统,保证了加工产品尺寸的稳定性。
5、通过使用SPA刀具可以修正前一道加工造成的孔内弯曲,提高圆柱度。
6、胜任壁厚较薄,容易变形的产品。
7、适合珩磨时容易堵刀的材质。





具有突破性的加工能力

优势要点 简要说明
超精密加工 由于可以对加工条件任意设定最合适的主轴微振动次数,所以不会受前道加工精度的影响,可以容易地进行高精度加工。
(真圆度0.2μm ,圆柱度0.5μm,表面粗糙度Rmax0.2μm) {PAT2602165}
刀具的保护 通过刀具保护传感器防止刀具的破损。{PAT2602165}
高速加工 以高速微振动一次性通过的加工方式大幅减少研磨时间。
前加工的修正 用独特的TAMIX的SPA刀具修正前加工的弯曲。{PAT申请中}
广泛加工范围 从大型到小型非常完善的产品系列,可以加工φ1mm小径到 φ100mm大径的所有加工件。加工孔也不只是圆的,还可以加工异型状孔。除了加工直线孔也可以加工锥形、弯曲孔。
广泛加工对象 铸铁、淬火钢、不锈钢、铝合金、钢合金、陶瓷及玻璃等各种材质都可以加工。
一次走刀加工 SPA刀具一次性通过完成加工。
刀具自动扩张  自动测量砂轮磨损量,自动补正刀具径。{PAT申请中}
底穿孔盲孔加工 可以加工退刀槽至0.2mm的底穿孔及盲孔。
简单操作   不需要熟练工,无经验者简单说明即可操作。

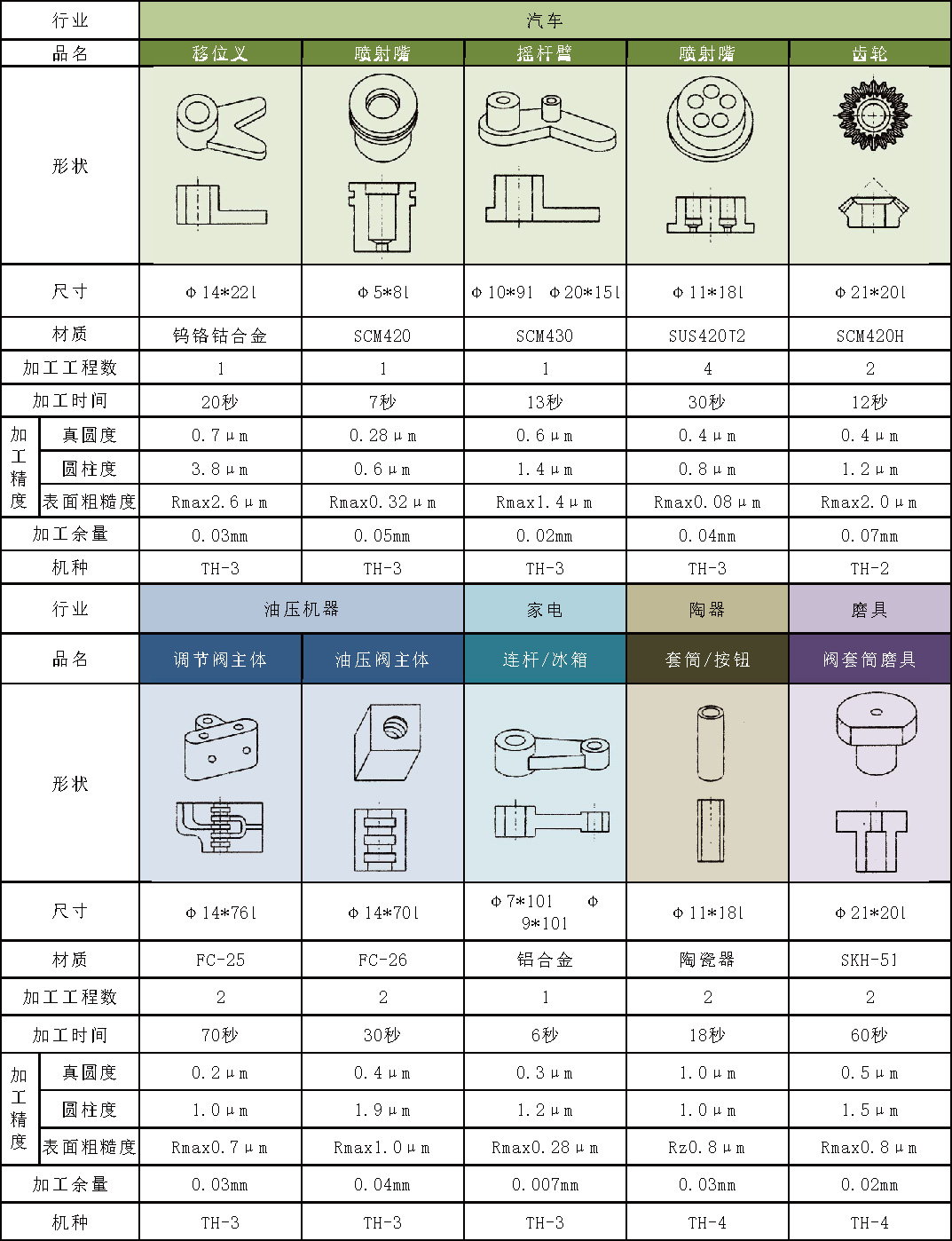

应用于众多行业领域







标准机及专用机可全面满足定制需求

  标准机 全自动工具扩张机
TH-1 TH-2 TH-3 TH-4 TH-2A TH-3A
加工径 Φ50~100 Φ20~50 Φ5~30 Φ1~5 Φ20~50 Φ5~30
加工长 300~1000 5~300 2~200 2~75 5~300 2~200
Z轴移动量 2000 600 400 150 本机规格和标准机相同

自动工具扩张机能

【扩张补正量的设定】
3点任意设定
(0.001~0.010)

刀具系统
TAMIX SPA自动补正刀具

【单位mm,回转数min-1】
主轴马达 2.2KW 1.5KW 1.5KW 0.4KW
主轴旋转数 500 1800 1800 1800
Z轴传送速度 1800(3600) 1800(3600) 1800(3600) 750
Z轴设定位置 3pt 3pt 3pt 4pt
微振动次数 300~3000 300~3000 300~3000 主轴旋转同步
微振动宽度调整 0~1.5
(无极可变)
0~1.5
(无极可变)
0~1.5
(无极可变)
0.3~1.5
(有档调换)
卡盘尺寸 12英寸 6英寸 6英寸 4英寸
冷却剂槽 80L 80L 80L 20L
工作台尺寸 1000*1000 1000*1000 750*750 700*700
占地面积 1500*1500 1500*1500 1000*1000 900*900
机械高度 3600 2600 2400 1900
机械重量 1500kg 1000kg 800kg 500kg
